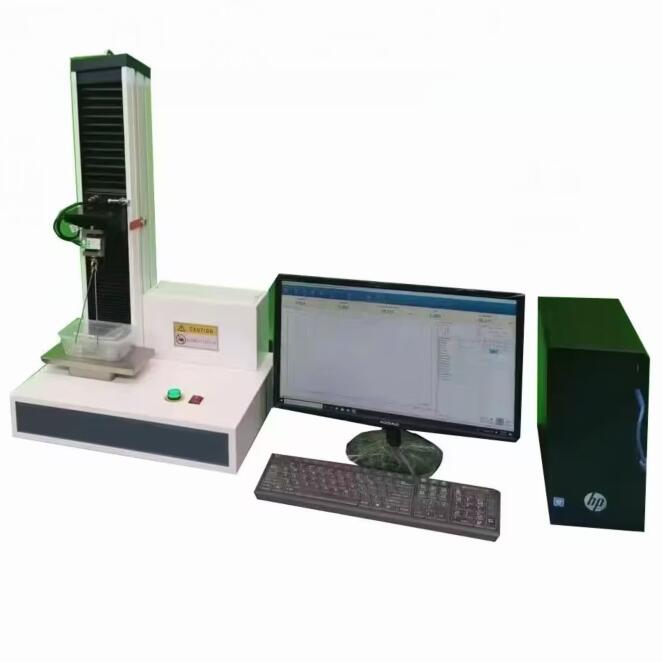

GYB- 10光纜壓扁試驗機 ( 1) 用途： GYB- 10光纜壓扁試驗機適用于測試光纜承受壓扁的能力，通過施加壓扁力，對于合格的光纜要求光纖不斷裂，光纖的 衰減變化不超過光纜產品標準中規定的值，光纜護套不開裂。 符合的標準：IEC60794- 1-2 ：2003 E3 (2) GYB- 10光纜壓扁試驗機特點： 本設備采用計算機控制，伺服電機驅動，精密滾珠絲杠傳動加載，精密負荷傳感器信號測量。具有加 載平穩，測量準確，控制響應迅速，控制方式多樣，能方便、準確地實現負荷的數字標定，具有滿載保護 及位置保護等特點。
(3) GYB- 10光纜壓扁試驗機技術參數： 1) 產品名稱：GYB- 10 2) zui大試驗力：5kN 3) 力測量范圍： (1%~100.%) F.S. 4) 力分辨率： ±250000碼，全程不分檔，分辨率不變 5) 力示值準確度： ±0.5% 6) 力保持時間：可任意設置 7) 力保載相對誤差： ±0.5% 8) 位移顯示分辨率：0.001mm 9) 位移控制分辨率：0.00002mm 10) 位移示值準確度： ±0.5% 11) 位移速率調節范圍： (0.01~500) mm/min ，任意設置 12) 位移速率相對誤差： ±0.5% 13) 試驗有效行程：200mm 14) 壓座、壓頭： (100×100) mm ，硬度HB240~280 15) 可夾持光纜zui大直徑：30mm 16) 重量：130kg (4) 產品配置： 1) 伺服驅動器、伺服電機： 日本東元 2) 負荷傳感器：美國Vishay 3) 同步帶傳動 4) AEC- 1200控制器：自制 (5) 安裝要求： 1) 電源：單相，AC220V±10% ，50~60Hz ，0.8kW。 2) 計算機電源：單相，AC220V±10% ，50~60Hz ，0.5kW。 3) 安裝在穩固的基礎上，水平度≤1/ 1000 ，周圍留不小于1米的空間。 4) 環境溫度：25℃±10℃，濕度： ≤80%不結露。 5) 室內無振動、無腐蝕性介質。 (6) 設備供貨范圍： GYB- 10光纜壓扁試驗機產品配置： 序號 | 配 件 名 稱 | 單位 | 數量 | 備 注 | 1 | 光纜壓扁試驗機主機 | 臺 | 1 |
|
| 附件部分 (由以下各部分組成) |
| 光纜壓縮夾具 | 套 | 1 | 裝在主機上 | 電源線 | 根 | 1 |
| 數據通信線 | 根 | 1 |
| 3 | 電氣控制系統 | 臺 | 1 |
|
| (由以下各部分組成) | AEC-1200控制器 | 套 | 1 | 內置主機內 | 拖動系統 | 套 | 1 | 內置主機內 | 品牌電腦 | 臺 |
| 成套設備中其它設備配置則此處不 配 | 品牌Hp A4彩噴打印機 | 臺 |
| 成套設備中其它設備配置則此處不 配 | caros中文版TestLive試驗軟件 | 套 | 1 |
| 4 | 專用工具一套 | 套 |
| 成套設備中其它設備配置則此處不 配 | 5 | 交付英文資料 | 套 | 1 |
|
| (由以下資料組成) | 產品合格證 | 份 | 1 |
| 產品使用說明書 | 份 | 1 |
| 電氣拖動原理圖 | 份 | 1 |
| 裝箱單 | 份 | 1 |
|
標簽：GYB- 10光纜壓扁試驗機
|
