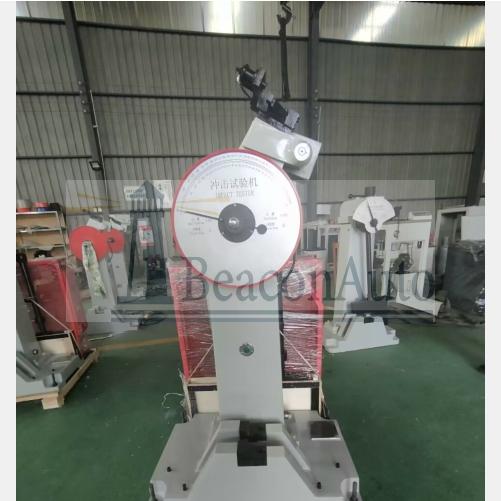

金屬材料夏比擺錘沖擊試驗機 應用領域： JB-150/75W金屬材料夏比擺錘沖擊試驗機主要用于測定金屬材料在動負荷下抵抗沖擊的性能，以便判斷材料在動負荷下的性質。本機為微機屏顯式半自動沖擊試驗機，采用PC微機機控制，電動揚擺、沖擊、微機測量、運算、屏幕數顯結果并可打印等，工作效率高、測試精度高。在沖擊試樣后可利用剩余能量自動揚擺，做好下次試驗準備，操作簡便，工作效率高。在連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等行業更能體現其優越性。計算機可計算和數顯材料沖擊吸收功、沖擊韌性、擺錘揚角及試驗平均值，并可打印當次試驗數據及試驗的平均值。特別適用于連續做沖擊試驗的實驗室和大量做沖擊試驗的冶金、機械制造等行業。JBW-150B型沖擊試驗機符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》，按國標GB/T229-2007《金屬材料夏比擺錘沖擊試驗方法》對金屬材料進行沖擊試驗,并符合ASTMe23。 技術特點： 1. 試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體C型； 2. 沖擊刀采用螺釘安裝固定，更換簡單方便； 3. 試樣簡支梁式支承； 4. 主機裝有安全防護銷，并且配備了安全防護網； 5. 試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備，特別適用于連續做沖擊試驗的試驗室和大量做沖擊試驗的冶金、機械制造等部門； 金屬材料夏比擺錘沖擊試驗機技術指標： 1. 沖擊能量：150J（大錘） 75（小錘） 2. 沖擊速度：5.2m/s 3. 擺錘預揚角：150° 4. 角度分辨率：0.015° 5. 沖擊能量分辨率：0.006J 6. 試樣支座跨距：40mm 7. 支座鉗口圓角：R1.0~1.5mm 8. 沖擊刀刃圓角：R2.0~2.5mm；R8 9. 擺錘中心至沖擊點距離：750mm 10. 標準試樣尺寸：10×10(7.5或5)×55mm 11. 擺錘力矩： M=4019235N.m 20.0962N.m 12. 電源和功率：三相四線 50Hz 380V 180W 13. 外形尺寸：2124×600×1340mm 14. 重量： 450Kg 金屬材料夏比擺錘沖擊試驗機設備主要配置： 1、150焦耳主機一臺； 2、150J、75J 擺錘各一個 3、電機一臺（裝在主機上）； 4、取擺傳動裝置一套（裝在主機上）； 5、自動掛擺裝置一套（裝在主機上）； 6、保險機構一套（裝在主機上）； 7、德國西門子PLC可編程測控系統一套 8、安全防護裝置一套； 9、支座調校器一只； 10、試樣對中器一只； 11、光電傳感器一只； 12、聯想微機系統一套； 13、A4幅面HP打印機一臺； 14、專用測量軟件一套。 15、S12內六角扳手一件 16、S0.5-10內六角扳手一套 17、M30呆扳手一套 測控部分說明： l Windows 平臺, 屏顯，鼠標操作; 如果需要輸出實驗報告，需要安裝Microsoft Word或Excel版本至少為Office2000。 l 軟件支持多個擺錘. l 記錄沖擊強度，沖擊能量等.也可計算Z大最小平均值和標準偏差。 l 實驗結果自動計算. l 自動測量擺動周期. l 六種語言一鍵式切換。 l 多項安全保護保持設備使用穩定（1、接錯線不工作；2、角度識別不準備不工作；3、取擺后放置試樣不到位不沖擊；4、軟件單獨設置急停按鈕，放置誤操作；5、角度轉換一鍵式切換，無論是開機還是關鍵狀態均可使用，并且沖擊值對比誤差小于0.3J） 標簽：金屬材料夏比擺錘沖擊試驗機
|
